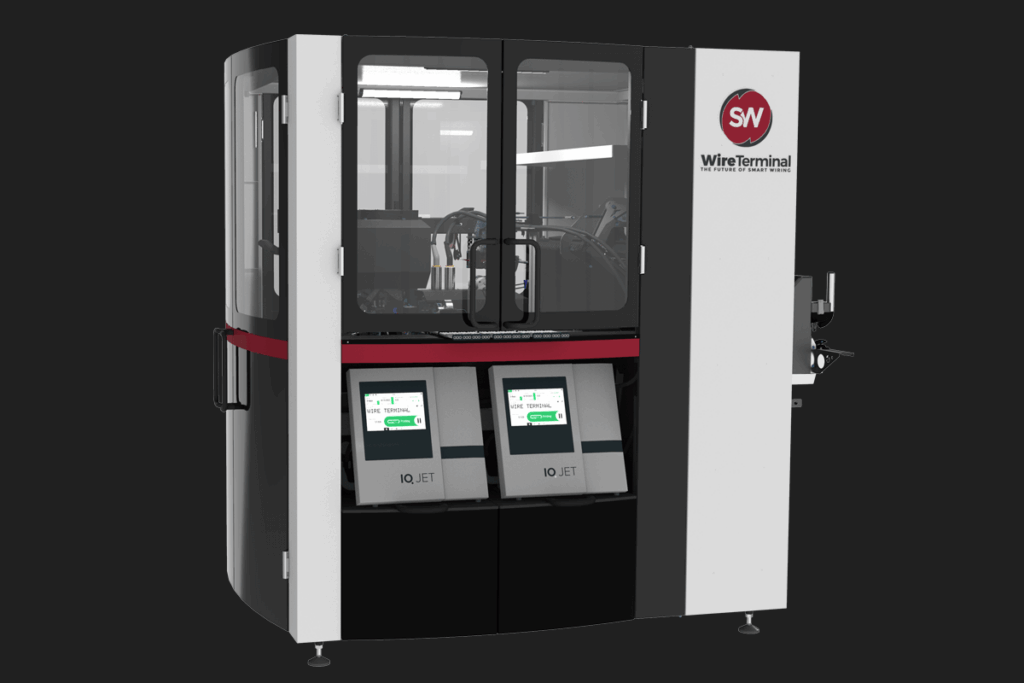

Das WireTerminal C3005 produziert vollautomatisch vorkonfektionierte Drähte für die Schaltschrankverdrahtung. Hierbei können bis zu 36 unterschiedliche Drähte, ohne umzurüsten, nacheinander verarbeitet werden. Dabei erstreckt sich der Drahtquerschnitt von 0,5 mm² bis 2,5 mm².
Die Drähte werden abgelängt, bedruckt und es kann an beiden Enden eine unterschiedliche Endenbearbeitung durchgeführt werden. Danach kann man die Drähte in einer Drahtschiene ablegen, zwischen einem Klebeband hintereinander bündeln oder einfach abwerfen.
Das WireTerminal C3005 umfasst einen im Haus entwickelten fünffach Crimper mit fünf Fördertöpfen in denen lose Aderendhülsen von 0,5 – 2,5 mm² gerüstet werden können.
Standardausstattung
Drahteinzug
Während des Produktionsprozesses können vom WireTerminal
36 Drähte mit einem Querschnitt von 0,5 – 2,5 mm² gleichzeitig zugeführt und ohne Umrüsten nacheinander bearbeitet werden. Um andere Drähte verarbeiten zu können, muss nur die Drahteinzugskassette ausgewechselt werden.
Der Wechsel kann über einen Schnellspanner einfach und werkzeuglos durchgeführt werden. Dabei wird dieser geöffnet und die aktuelle Drahtkassette durch eine andere ersetzt. Jede Drahtkassette ist mit einem RFID-Chip versehen, wodurch diese eindeutig zugeordnet werden können.
Durch das Auslesen des RFID-Chips wird erkannt, welche Drähte dann an der Maschine gerüstet sind und diese werden gleichzeitig für die Produktion an der Maschine freigegeben. Wird die Drahtbelegung an der Drahtkassette geändert, kann diese einfach am Display aktualisiert werden.
Die Drahtbelegungen der unterschiedlichen Drahtkassetten werden am WireTerminal gespeichert. Es können alle feinädrigen Kupferdrähte nach DIN VDE 0295 Klasse 5 verarbeitet werden.
Drahtbeschriftung
Die Kennzeichnung der vom WireTerminal produzierten Drähte erfolgt über einen Ink-Jet Drucker. Mit diesem wird ein individueller Text auf den Draht gedruckt, in den Farben Schwarz, Weiß oder Hellblau.
Im WireTerminal sind bis zu zwei Drucker gerüstet, welche ohne Wartezeit abwechselnd genutzt werden können. Dadurch sind die Drähte für die Schaltschrankverdrahtung eindeutig gekennzeichnet und einfach zuordenbar.
Die Positionierung der Kennzeichnung auf dem Draht kann individuell gewählt werden oder durchgängig aufgedruckt werden.
Crimper
Der im Haus entwickelte fünffach-Crimper umfasst fünf Fördertöpfe in denen lose Aderendhülsen von 0,5 – 2,5 mm² gerüstet werden können.
Zugelassen sind jene Aderendhülsen, welche der DIN 46228 entsprechen. Es können Aderendhülsen mit einer Länge von 8 bis 18 mm verarbeitet werden, sowie unterschiedliche Aderendhülsenlängen am gleichen Draht.
Alle Aderendhülsen mit allen Querschnitten werden mittels eines Quattrocrimpwerkzeuges vercrimpt.
Ausgabe über Drahtschienenmagazin
Über die patentierte Ausgabeoption „Drahtschienenmagazin“ des WireTerminals werden die einzelnen Drähte in Drahtschienen abgelegt. Dabei kann das Drahtschienenmagazin individuell mit bis zu 15 Drahtschienen gerüstet werden.
Jeder Querschnitt zwischen 0,5 – 2,5 mm² wird in einer separaten Drahtschiene abgelegt. Die Drähte sind so sortiert, dass diese dem Ablauf bei der Schaltschrankverdrahtung entsprechen. Es können alle Drähte im Drahtschienenmagazin abgelegt werden, bei denen auf einem Ende eine Aderendhülse aufgecrimpt ist.
Durch die hohe Kapazität der Drahtschienen ist es möglich, dass das WireTerminal über mehrere Stunden Drähte konfektioniert, ohne dass ein manuelles Eingreifen nötig ist. Die Drahtschienen mit den produzierten Drähten können, nach Abschluss des Auftrags, aus dem Drahtschienenmagazin entnommen und sofort am Arbeitsplatz für die Schaltschrankverdrahtung beigestellt werden.
Die Drähte können nach der vordefinierten Reihenfolge aus der Drahtschiene entnommen und gleich verdrahtet werden, ohne Klebebandreste entfernen zu müssen.
Ausgabe über Drahtkettenbündler
Über die Ausgabeoption „Drahtkettenbündler“ des WireTerminals werden Drähte mittels eines Klebebands entsprechend der Verdrahtungsreihenfolge gebündelt.
Dabei können Drähte mit unterschiedlichen Querschnitten von
0,5 – 2,5 mm² hintereinander angeordnet werden. Unabhängig von der Endenbearbeitung können hier alle Drähte abgelegt werden.
Die fertig produzierten Drahtbündel werden in einer Auffangwanne gesammelt. Nach Abschluss des Auftrages können diese dann daraus entnommen und für die Schaltschrankverdrahtung am Arbeitsplatz bereitgestellt werden.
Drahtendenbearbeitung
Beim WireTerminal sind die folgenden Endenbearbeitungen auf beiden Seiten möglich:
> stufenloser Teilabzug von 6 bis 20 mm
> stufenloser Vollabzug von 2 bis 22 mm
> aufgecrimpte Aderendhülse 0,5 | 0,75 | 1 | 1,5 | 2,5
> Längen der Aderendhülsen von 8 bis 18 mm
> Aderendhülsen nach DIN 46228
Zudem ist es auch möglich, dass auf dem gleichen Draht an den jeweiligen Enden Aderendhülsen mit unterschiedlichen Längen vercrimpt werden.
Bedienung und Schnittstellen
Über ein schwenkbares 24“-Touch-Display erfolgt die fertigungsoptimierte Bedienung des WireTerminals.
Die Auftragsdaten für die Drahtsätze können über jegliche File-Formate auf das WireTerminal geladen werden. Mögliche Beispiele dafür sind Exportdateien aus E-PLAN, XLSX, CSV, TXT Dateien.
Zudem kann der Produktionsstatus des WireTerminals über eine Netzwerkverbindung jederzeit von unterschiedlichen Arbeitsplätzen
(z. B. Arbeitsvorbereitung, Werkstättenleitung) überwacht und kontrolliert werden.
